Transductor lineal para cilindro hidráulico

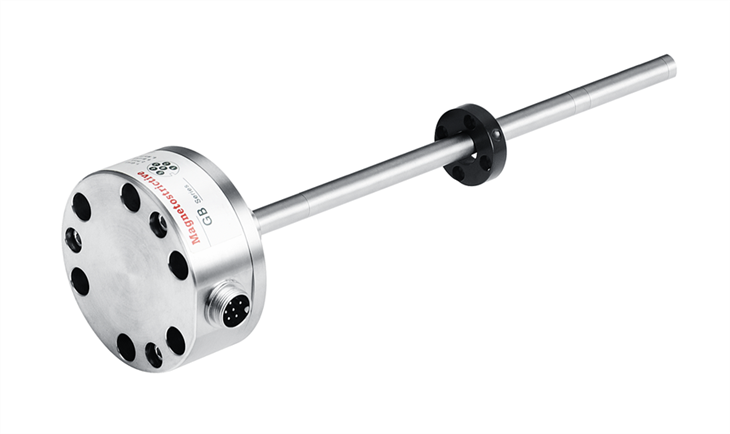

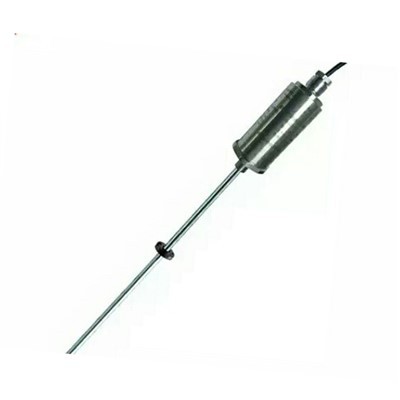

Transductor lineal GB para cilindro hidráulico.













Parámetro técnico





	Salida analógica	salida SSI
Rango de medición	50-5000mm	50-5000mm
señal de salida	4-20mA,, 0-10VCC, 0-5 VCC,	Código binario o Gray de 24, 25, 26 bits
Resolución	16-bit D/A	1/ 2/ 5/ 10/ 20/ 50/ 100um
No linealidad	＜±0.01%FS(mín.±50μm)	＜±0.01%FS(mín.±50μm)
Repetibilidad	＜±0.001%FS(mín.±1μm)	<±0.001% F.S. (minimum ±1 digit)
frecuencia de respuesta	relacionado con el rango	relacionado con el rango
Tensión de funcionamiento	24 VCC (-15/+20%)
Temperatura de funcionamiento	- 40grado -+85grado
Presión de la varilla de medición	35MPa continuo/70MPa pico
clase de protección	IP67 o IP68
Metodo de instalacion	Apriete la brida de sellado Φ18h6, 6 orificios de montaje roscados
Temperatura de funcionamiento	-40-+85 grado
Temperatura de almacenamiento	-40-+85 grado



Estructura y Materiales



Almacén electrónico acero inoxidable 304

Varilla de acero inoxidable 304.

brida de montaje de acero inoxidable 304

Presión de la tubería exterior 35 MPa (continua)/70 MPa (pico)

Las condiciones de trabajo

Velocidad del imán cualquiera

Temperatura ambiente -40 grados ~+85 grados

Humedad/punto de rocío 90%, sin condensación

Coeficiente de temperatura<±0.007%F.S/℃

Protección eléctrica IP67 IP68-personalización especial



Dimensión







¿Cómo funciona un sensor magnetostrictivo?



Cuando el sensor del transmisor de nivel magnetoestrictivo funciona, la parte del circuito del sensor excitará una corriente de pulso en el cable de la guía de ondas.

Cuando esta corriente se propaga a lo largo del cable de la guía de ondas, se genera un campo magnético de corriente pulsada alrededor del cable de la guía de ondas.

Hay un flotador fuera de la varilla del sensor del indicador de nivel de líquido magnetoestrictivo. Este flotador puede moverse hacia arriba y hacia abajo a lo largo de la varilla con el cambio de nivel del líquido.

En el interior del flotador hay un conjunto de anillos magnéticos permanentes. Cuando el campo magnético de corriente pulsada y el campo magnético del anillo magnético generado por el flotador quieren encontrarse. El campo magnético alrededor del flotador cambia de modo que el alambre guía de ondas hecho de material magnetoestrictivo genera un pulso de onda torsional en la posición del flotador.

Este pulso se transmite de regreso a lo largo del cable guía de ondas a una velocidad fija y es detectado por el mecanismo de detección.

La posición del flotador, es decir, la posición de la superficie del líquido, se puede determinar con precisión midiendo la diferencia de tiempo entre la corriente de pulso y la onda de torsión.



Instalación
