Transductor de desplazamiento magnetostrictivo GB
Transductor magnetostrictivo con tecnología magnetostrictiva de alambre, se basa en el principio de variación del pulso debido a la variación de posición.
El anillo magnetostrictivo no entra en contacto con la varilla mental, detecta la posición mediante pulso magnético, vida útil a largo plazo.
Caracteristicas deSensor de posición magnetostrictivo:
Compartimento electrónico con bridas, la altura de instalación es de solo 34 mm.
Toda la carcasa de acero inoxidable, sólida y confiable.
Almacén electrónico completamente cerrado, fuerte capacidad antiinterferente
Medición sin contacto, nunca usar
Salida absoluta, no es necesario volver a cero
Parámetro técnico
Salida analógica | salida SSI | |
Rango de medición | 50-5000mm | 50-5000mm |
señal de salida | 4-20mA,, 0-10VCC, 0-5 VCC, | Código binario o Gray de 24, 25, 26 bits |
Resolución | 16-bit D/A | 1/ 2/ 5/ 10/ 20/ 50/ 100um |
No linealidad | ＜±0.01%FS(mín.±50μm) | ＜±0.01%FS(mín.±50μm) |
Repetibilidad | ＜±0.001%FS(mín.±1μm) | <±0.001% F.S. (minimum ±1 digit) |
frecuencia de respuesta | relacionado con el rango | relacionado con el rango |
Tensión de funcionamiento | 24 VCC (-15/+20%) | |
Temperatura de funcionamiento | - 40grado -+85grado | |
Presión de la varilla de medición | 35MPa continuo/70MPa pico | |
clase de protección | IP67 o IP68 | |
Metodo de instalacion | Apriete la brida de sellado Φ18h6, 6 orificios de montaje roscados | |
Temperatura de funcionamiento | -40-+85 grado | |
Temperatura de almacenamiento | -40-+85 grado | |
Estructura y Materiales
Almacén electrónico acero inoxidable 304
Varilla de acero inoxidable 304.
brida de montaje de acero inoxidable 304
Presión de la tubería exterior 35 MPa (continua)/70 MPa (pico)
Las condiciones de trabajo
Velocidad del imán cualquiera
Temperatura ambiente -40 grados ~+85 grados
Humedad/punto de rocío 90%, sin condensación
Coeficiente de temperatura<±0.007%F.S/℃
Protección eléctrica IP67 IP68-personalización especial
Dimensión

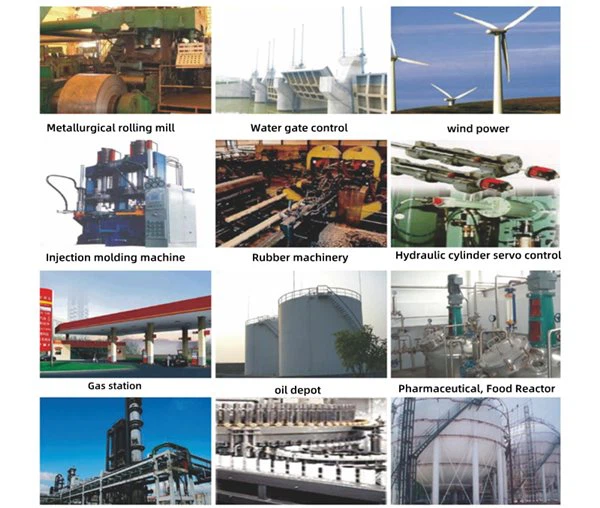

Solicitud
·Maquinaria para plásticos
·Actuadores lineales y de energía fluida
·Hidráulica y Neumática
·Máquinas de procesamiento
·Medición del desplazamiento del cilindro
Instalación
Paquete
Tubo de papel con cartón, que será seguro para entregas a larga distancia.
Preguntas más frecuentes
P: ¿Este producto puede reemplazar el mismo modelo de MTS?
R: Sí, podemos.
P: ¿Pueden aceptar el servicio OEM?
R: Sí, podemos poner la información y el logotipo de su empresa en nuestros sensores.P: ¿Puedo ser su distribuidor?
R: Sí, buscamos distribuidores en el mercado extranjero.P: ¿Cuál es su plazo de entrega?
R: Normalmente 7-10días. Para cantidades superiores a 100 unidades, se necesitan 3-5 días hábiles adicionales.
