Medición de par estático estilo brida

1. La tensión de resistencia es un elemento sensible con alta precisión, rendimiento estable y confiable.
2. Medición de par de rango bajo y medio, fácil de instalar y usar.
3. Medición de par estático. Ambos extremos son conexión bridada.

Envíeconsulta

Descripción

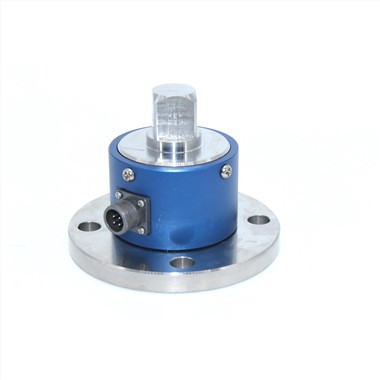

BRG698 Medición de par estático estilo brida

Descripción general de productos

Este sensor compacto y robusto ofrece un rendimiento sin mantenimiento y una transmisión de señal de alta precisión gracias a su tecnología de galga extensométrica. Destaca en la medición de par estático y rotaciones dinámicas (ángulos limitados) en ambas direcciones con una precisión excepcional. Su exclusiva conexión brida a brida garantiza una alineación y medición precisas de pequeños momentos de reacción, mientras que el orificio pasante central permite una fácil integración con ejes, cables o tuberías. Este sensor brilla en aplicaciones clave como pruebas de válvulas y actuadores, pruebas de sujetadores, pruebas de bombas y frenos automotrices.

Características

1.La tensión de resistencia es un elemento sensible con alta precisión, rendimiento estable y confiable.

2. Medición de par de rango bajo y medio, fácil de instalar y usar.

3. Medición de par estático. Ambos extremos son conexión bridada.

4. Es adecuado para la conexión atornillada entre máquinas que miden el torque directo y el ángulo de desviación máximo no excede ≯360 grados.

5. No es necesario precalentarlo, puede entrar en estado de funcionamiento después de encender la máquina.

6. Alta precisión de medición, buena estabilidad y fuerte antiinterferencia.

7. Protegido de chorros de agua a baja presión: adecuado para la mayoría de entornos industriales.

8. El sensor se puede utilizar independientemente del instrumento secundario, siempre y cuando el sensor esté provisto de una fuente de alimentación 5-24VDC de acuerdo con el número de pin, la corriente de salida, el voltaje o la señal de frecuencia cuya impedancia sea proporcional al par. .

Parámetros técnicos

parámetro	índice técnico	parámetro	índice técnico
rango	0-100Nm, 1K, 2k, 5K 10KNm	Resistencia de salida	700±5Ω
Sensibilidad	1,5±10%mV/V	Resistencia de aislamiento	Mayor o igual a 5000MΩ/ 100VDC
Salida cero	±1% F.S.	voltaje de excitación	10-15VCC
No lineal	±0.1, 0.3% F.S.	Rango de compensación de temperatura	-10 ~ 60 grados
Histéresis	Menor o igual a ±0.05% FS	temperatura de trabajo	-20 ~ 65 grados
Repetibilidad	Menor o igual a ±0.05% FS	Sobrecarga de seguridad	150% F.S.
Arrastrarse	Menor o igual a ±0.03% FS/30min	Sobrecarga extrema	200% F.S.
Deriva de la sensibilidad a la temperatura	0.03 % FS / 10 grados	Tamaño del cable	Ø5.2×3m
Deriva de temperatura cero	0.03 % FS / 10 grados	Conexiones eléctricas	Rojo/E+, Negro/E-, Verde/S+, Blanco/S-
Resistencia de entrada	750±10Ω	Material	Acero inoxidable o aleado

Dimensión (mm)

size

Solicitud

Máquinas universales de prueba de materiales, básculas de tolva, básculas de gancho, básculas de embalaje, básculas de cinta, probadores de fuerza de inserción y otros instrumentos y equipos de automatización para pruebas de tracción y presión.

torquesensor application
